Generadores de engranajes cónicos en espiral de segunda mano en venta (20)

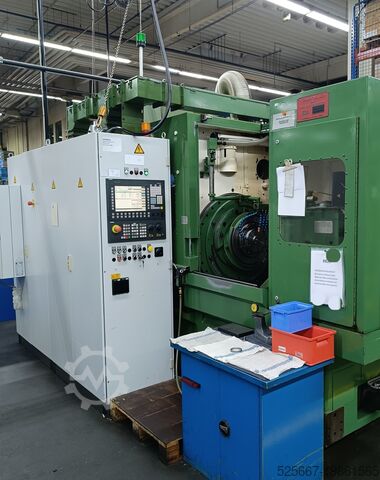

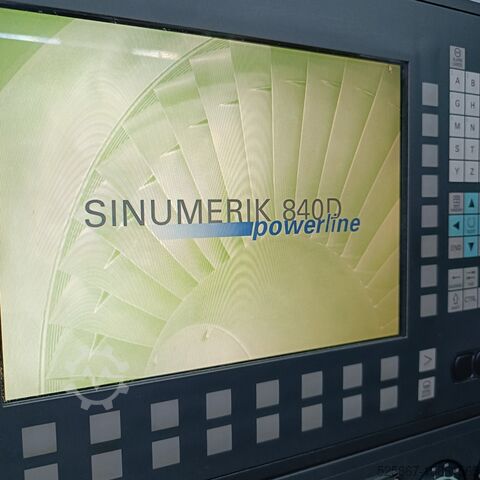

Estado: listo para usar (usado), Año de fabricación: 2011, Funcionalidad: totalmente funcional, Fresadora CNC de engranajes cónicos con dentado en arco Gleason No 631 Año de fabricación: 2011 Control: SIEMENS 840d Retrofit en 2011/2012 con nuevo control, accionamientos, etc. Csdpfsw Tfb Sjx Ahxjpt La máquina fue reacondicionada completamente en 2011. Se instalaron un nuevo sistema de control y accionamientos.

Estado: usado, Año de fabricación: 1997, Diámetro de la rueda - máx. 275 mm Ancho de rueda 150 mm Módulo - máx. 6 Módulo - mín. 1,5 Diámetro de la pieza de trabajo - máx. 275 mm Anchura del diente - máx. 5,5 mm Ángulo de espiral 0 - 60 ° Número de dientes 5 - 120 Relación de transmisión mín. 1:1 Relación de transmisión máx. 1:10 Motor de accionamiento de la fresa 20 kW Accionamiento de la pieza 14,5 kW Potencia total necesaria 62 kVA Peso de la máquina aprox. 12 toneladas Espacio necesario aprox. 4,7 x 4,387 x 2,45 m Husillo portaherramientas (eje D) - Velocidad del husillo portaherramientas (regulable sin escalonamiento) 60 a 350 rpm Eje de posicionamiento de la herramienta (eje E) - Margen de giro de 0 a 360 - Velocidad de giro máx. 19,5°/s Eje de posicionamiento de la pieza (eje B) - Diámetro de montaje cono exterior (1:4) 140 mm - Versión estándar cono interior (1:20) 99,218 mm - Velocidad máx. del husillo portapiezas 300 rpm - Holgura del husillo 90 mm Eje de posicionamiento de la pieza (eje Y) - Recorrido de desplazamiento 870 mm - Velocidad de desplazamiento máx. 4,5 m/min Codjd Il R Ajpfx Ahxjpt Eje giratorio de rodadura (eje A) - Margen de giro 315 - Velocidad de giro máx. 40°/s Desplazamiento del eje (eje Z) - Margen de desplazamiento máx. +/- 50 mm - Velocidad de desplazamiento máx. 0,657 m/min Eje de giro de la pieza (eje C) - Margen de giro de -8,5 a 98°. - Velocidad de giro máx. 21,5°/s Eje de profundidad de fresado (eje X) - Recorrido de desplazamiento -25 a 640 mm - Velocidad máx. de desplazamiento 6 m/min Distancia de la máquina (eje V) - Recorrido transversal 150 mm - Velocidad de desplazamiento máx. 1,6 m/min - Incluidas 13 fresas -

Estado: muy bueno (usado), Año de fabricación: 2006, horas de funcionamiento: 53.244 h, Funcionalidad: totalmente funcional, Datos técnicos – Gleason Phoenix II 600HC (máquina CNC de engranajes hipoides) Área de trabajo Diámetro máximo de la pieza: Ø 600 mm Profundidad máxima del diente: 24,6 mm Ancho máximo del engranaje: 110 mm Número de dientes: 1–300 Tamaño del cabezal fresador (FM): 18" de diámetro Tamaño del cabezal tallador (FH): 210 mm de radio Velocidad máxima del husillo del cortador: 600 min⁻¹ Husillo de trabajo Diámetro frontal del cono: Ø 203 mm Diámetro del agujero cónico: Ø 181 mm Profundidad del agujero: 884 mm Velocidad máxima del husillo de trabajo: 600 min⁻¹ Dimensiones y peso Espacio requerido L × A × H: 4,4 × 3,5 × 3,5 m (incl. periferia) Peso de la máquina: 26.000 kg Cpodpfx Ahoxwzu Ioxjt Datos de conexión Potencia total conectada: 139 kVA Fusible principal: 200 A Tensión de funcionamiento: 400 V Frecuencia de red: 50 Hz Tensión de control: 24 V DC

Estado: usado, La fresadora de engranajes cónicos Modul KF 250 HSC ha sido diseñada como una máquina universal para el mecanizado flexible de engranajes y se utiliza en fabricantes de tecnologías de engranajes y transmisiones para el proceso de fresado de engranajes cónicos. Datos técnicos: Diámetro de rueda: 300 mm Módulo máx.: 10 Anchura de diente: 60 mm Espacio requerido aprox.: 4,2 x 2,6 x 2,2 m Cjdpfexz Eg Ajx Ahxept Peso de la máquina aprox.: 11.000 kg *La imagen muestra la máquina en su estado actual como máquina usada y puede suministrarse, bajo petición, parcialmente modernizada o completamente reacondicionada (retrofit) con nuevo control CNC (SIEMENS ONE).

Estado: listo para usar (usado), SYKES Modelo 5 E, DISPONIBLES 2 unidades CORTADORA DE ENGRANAJES HELICOIDALES DOBLES, GENERADOR DE ENGRANAJES HERRINGBONE SYKES 1600 MM MÁQUINA ESPECIAL PARA TRANSMISIONES DE ENERGÍA POR ENGRANAJES, INDUSTRIAS DE PETRÓLEO, GAS Y ACEITE, en muy buen estado de funcionamiento Especificaciones: Diámetro interior del husillo de trabajo: 8,75" (222 mm) Distancia contrapunta a husillo de trabajo: Máx. 48" (1219 mm) Diámetro estándar de fresa: 6" (P.C.D.) Diámetro interior estándar de fresa: 3,5" ENGRANAJES EXTERNOS: Diámetro de pieza bruta: Máx. 63" (1600 mm) Mínimo: 0 Ancho de dentado, helicoidal doble: 0 - 18" (0 - 457 mm) Ancho de dentado, helicoidal simple/recto: 0 - 10" (0 - 254 mm) ENGRANAJES INTERNOS: Cpedox Rvguspfx Ahxjt Diámetro de pieza bruta: Máx. 66" (1676 mm) Ancho de dentado: 0 - 8" (0 - 203 mm) P.C.D.: Máx. 66" - (2 x espesor del aro) Rango de paso: Máx. 16 D.P. 1,6 Mod Mín. 1,5 D.P. 17 Mod Ángulo de hélice: 0 - 45° Dimensiones: 3300 mm Largo, 3250 mm ancho, 2700 mm alto Peso: 18.940 kg

Estado: bueno (usado), Año de fabricación: 1987, diámetro de engranaje 800 mm, módulo 16 Codpfxsx Ifkdj Ahxopt

Estado: bueno (usado), Año de fabricación: 2002, Diámetro de la rueda - máx. 275 mm Anchura de la rueda - 55 mm Módulo - máx. 6 Codpfxstumrpo Ahxjpt Módulo - min. 1 Unidad de control 840 C Siemens Potencia total necesaria 100 kW Peso de la máquina aprox. 16,7 toneladas Espacio necesario aprox. 5,2 x 2,3 x 2,4 m m

Estado: listo para usar (usado), Presupuesto Fabricante MODUL Modelo ZFTKK 500/2 W Condición usada Número de stock DCN1696 Inclinación del husillo de tallado 0....8 grados Velocidad del husillo de fresadora escalonada: 45-224 rpm Diámetro máximo trabajable 540 mm Módulo máximo 16 Banda dentada máxima 78 mm Gamma no. dientes 6....100 Peso de la máquina 12000 Kg Descripción Completo con: Máquina de desbaste y acabado con cabezal portafresas engranajes de división calibre Cedjv Rpq Iepfx Ahxopt manuales de instrucciones y diagramas de cableado

Estado: muy bueno (usado), Año de fabricación: 2011, horas de funcionamiento: 49.000 h, Funcionalidad: totalmente funcional, KLINGELNBERG OERLIKON G 27 – Rectificadora de engranajes cónicos Fabricante: KLINGELNBERG AG Marca: KLINGELNBERG OERLIKON Serie / Modelo: G 27 Año de fabricación: 2012 Tipo: Rectificadora de engranajes cónicos Estado: Excelente – todas las tolerancias dentro de las especificaciones del fabricante Ubicación: Baviera, Alemania Aeropuerto más cercano: Múnich Áreas de aplicación: - Engranajes cónicos helicoidales e hipoides - Transmisiones planetarias - Transmisiones de turismos y vehículos industriales - Transmisiones para maquinaria agrícola y carretillas elevadoras - Engranajes especiales - Transmisiones de helicópteros Cjdpfoxuwmnjx Ahxspt - ...y muchas otras aplicaciones de precisión Datos técnicos: Diámetro máx. de engranaje: 300 mm Módulo máx.: 8 Módulo mín.: 0,7 Control CNC: Siemens Sinumerik 840D Solution Line Software: KIMoS5 (Klingelnberg Integrated Manufacturing of Spiral Bevel Gears) Ángulo de cono mín./máx.: −90° / +90° Diámetro del agujero del husillo de pieza: 127 mm Diámetro de muela: 50 – 230 mm Velocidad del husillo de rectificado (regulable): hasta 7.500 rpm Velocidad del husillo de pieza: hasta 700 rpm Potencia conectada: 146 kW Peso de la máquina: aprox. 21 t Dimensiones de la máquina (L × A × H): aprox. 9,5 × 3,6 × 3,1 m Unidad de palpador de medición integrada en la cabeza de rectificado Sistema de refrigeración externo para el husillo de rectificado Extracción de niebla de aceite ELBARON (integrada) Sistema de filtrado de refrigerante HOFFMANN

Estado: usado, La fresadora de engranajes cónicos Samputensili S 500 B ha sido diseñada como una máquina universal para el mecanizado flexible de engranajes y se utiliza en fabricantes de tecnologías de engranajes y transmisiones para el proceso de fresado de engranajes cónicos. Datos técnicos: Diámetro de rueda: 500 mm Módulo máx.: 5 Anchura de diente: 100 mm Espacio requerido aprox.: 4,5 x 3,2 x 2,4 m Peso de la máquina aprox.: 13.000 kg *La imagen muestra la máquina en su estado actual como máquina usada y puede ofrecerse, a petición, parcialmente modernizada, o como retrofit totalmente modernizada con nuevo control CNC (SIEMENS ONE). Cpedpfx Ajxz Ef Sjhxjt

Estado: listo para usar (usado), Año de fabricación: 1998, Funcionalidad: totalmente funcional, número de máquina/vehículo: 291127, diámetro de la rueda: 275 mm, ancho de rueda: 55 mm, fabricante de controles: Siemens, modelo de controlador: 840 C, Fresado frontal - Proceso de pieza única - proceso continuo: - La pieza de trabajo y la herramienta (normalmente Spiron) giran simultáneamente y todos los dientes se producen simultáneamente en una sola operación. - El cabezal del cuchillo tiene varios grupos de cuchillos (no dispuestos en círculo) - Diente de altura paralela - Superficie de la punta del diente cónica Procedimiento de una sola parte: - La pieza de trabajo está estacionaria y la herramienta (generalmente Arcon) gira y corta un diente hundiendo la herramienta.  - Una vez cortado un diente, la herramienta se mueve nuevamente fuera del diente, la pieza de trabajo se divide por un ancho de diente y se corta el siguiente diente hasta que todos los dientes estén terminados. - El cabezal de corte tiene todos los cuchillos dispuestos en una trayectoria circular. - Altura del diente cónico - Superficie de la punta del diente paralela El C28 puede hacer ambas cosas, rueda + piñón. Para el proceso de pieza única, se debe “preparar” un C28, es decir, sistema de medición directa + eje de pieza de freno de engranaje de pieza + archivo de licencia para fabricación de procesos de pieza única. DETALLES TÉCNICOS Control: Siemens 840 C Diámetro de la rueda: máx. 275 mm Ancho de la rueda: 55 mm Módulo: 1.5 - 6.5 Ángulo espiral: 0-60° Número de dientes: 6-120 mm Relación de transmisión: 1:10 - 1:1 Radio del cabezal de corte: 62 - 110 mm Números de grupo de cuchillos: 5-19 (Oerlikon) Recorrido X/Y/Z: 500/885/±185 mm Velocidad del motor por eje: 2400 rpm Relación de transmisión X/Y/Z: 3:1 Paso de husillo por eje: 10 mm Rango de movimiento eje E/V: -5° a 95° / ±7,5° Velocidad del motor del eje E/V: 400/900 rpm Recorrido eje E/V: 1800 / 1098 °/min Relación del eje E/V: 80:1 / 1:1 Diámetro de montaje eje A/B: 130 / 140 mm Cedpfx Ahov I Ud Iexept Velocidad del husillo eje A/B: 667 / 345 rpm Velocidad máxima admisible del motor eje A/B: 10.000/4.500 rpm Relación eje A/B: 15:1 / 13:1  Rango de recorrido eje V1: 85 - 225 mm Velocidad de desplazamiento eje V1: 6 m/min Velocidad del motor eje V1: 1800 rpm Paso del husillo eje V1: 5 mm Recorrido del eje U: 112 - 258 mm Velocidad de desplazamiento eje U: 0,6 m/min Relación del eje U: 4,3:1 Velocidad del motor del eje U: 3000 rpm Paso del husillo en el eje U: 5 mm DETALLES DE LA MÁQUINA Peso: 13 t Requisito de espacio: 5,2 x 2,3 x 2,4 mm Valores de conexión: 3x 400 V, 50 Hz, 90 A Peso de transporte: 16,5 t

Estado: listo para usar (usado), Año de fabricación: 1988, SARATOV 5C280P Generador de Engranajes Cónicos Helicoidales - 2 máquinas Cpjdpfx Ahsum Ez Rexet Diámetro máximo del engranaje: 800 mm Módulo máximo: 16 Ancho máximo de corona: 125 mm Número de dientes: 5-150 Rango de velocidad del husillo: 20-125 rpm Potencia del motor principal: 7,5 kW Dimensiones totales (LxAxH): 3170x2180x2200 mm Peso: 15 t SARATOV 5C276 Generadores de Engranajes Cónicos Rectos Módulo, mm: 10 Diámetro máximo del engranaje: 500 mm Distancia máxima del cono del engranaje cónico: 250 mm Ancho máximo de corona: 80 mm Ángulo mínimo del cono divisor (pitch): 5 grados Número de dientes del engranaje: 10 – 150 Distancia entre el husillo y el centro de la máquina: máx. (ángulo de pieza 5°): 375 mm; mín. (ángulo de pieza 90°): 75 mm Carrera: 100 mm Doble carrera del deslizador: 48 – 400 spm Potencia del motor: 4,0 kW Peso de la máquina: 8750 kg

Estado: usado, Año de fabricación: 1997, Diámetro de la rueda - máx. 275 mm Ancho de rueda 150 mm Módulo - máx. 6 Módulo - mín. 1,5 Cpedjul Etdepfx Ahxjt Potencia total necesaria 62 kW Peso de la máquina aprox. 12 toneladas Espacio necesario aprox. 4,7x4,4x2,45 m DESCRIPCIÓN Diámetro de la rueda - máx. 275 mm Ancho de rueda 150 mm Módulo - máx. 6 Módulo - mín. 1,5 Diámetro de la pieza de trabajo - máx. 275 mm Anchura del diente - máx. 5,5 mm Ángulo de espiral 0 - 60 ° Número de dientes 5 - 120 Relación de transmisión mín. 1:1 Relación de transmisión máx. 1:10 Motor de accionamiento de la fresa 20 kW Accionamiento de la pieza 14,5 kW Potencia total necesaria 62 kVA Peso de la máquina aprox. 12 toneladas Espacio necesario aprox. 4,7 x 4,387 x 2,45 m Husillo portaherramientas (eje D) - Velocidad del husillo portaherramientas (regulable sin escalonamiento) 60 a 350 rpm Eje de posicionamiento de la herramienta (eje E) - Margen de giro de 0 a 360 - Velocidad de giro máx. 19,5°/s Eje de posicionamiento de la pieza (eje B) - Diámetro de montaje cono exterior (1:4) 140 mm - Versión estándar cono interior (1:20) 99,218 mm - Velocidad máx. del husillo portapiezas 300 rpm - Holgura del husillo 90 mm Eje de posicionamiento de la pieza (eje Y) - Recorrido de desplazamiento 870 mm - Velocidad de desplazamiento máx. 4,5 m/min Eje giratorio de rodadura (eje A) - Margen de giro 315 - Velocidad de giro máx. 40°/s Desplazamiento del eje (eje Z) - Margen de desplazamiento máx. +/- 50 mm - Velocidad de desplazamiento máx. 0,657 m/min Eje de giro de la pieza (eje C) - Margen de giro de -8,5 a 98°. - Velocidad de giro máx. 21,5°/s Eje de profundidad de fresado (eje X) - Recorrido de desplazamiento -25 a 640 mm - Velocidad máx. de desplazamiento 6 m/min Distancia de la máquina (eje V) - Recorrido transversal 150 mm - Velocidad de desplazamiento máx. 1,6 m/min

Estado: bueno (usado), Diámetro de la rueda - máx. 1600 mm Ancho de rueda 250 mm módulo - máx. 30 Módulo - min. 8 altura del diente 58 mm Ancho de diente 250 mm Peso de la máquina aprox. 42,3 t Requerimiento de espacio aprox. 4,45 x 6,00 m - Espaciamiento de conos en mm. Para ángulo espiral de 30° mínimo: 150 máximo: 800 - ángulo del cono, en grados mínimo: 5 máximo: 85 - ángulo del diente mínimo: 0° Máximo: 45° - Número de dientes a cortar mínimo: 10 máximo: 150 Cpsdsu Dbucspfx Ahxjt La máquina está completa, totalmente funcional y en buen estado. Equipamiento / Accesorios: - juego completo de cambios de marcha - 4 piezas de cabezales de cuchillas - varias fresas - Manual de usuario en inglés

Estado: usado, Año de fabricación: 1973, número de máquina/vehículo: 24109, Equipado con: Divisor de stock Sujeción hidráulica de pieza de trabajo Transportador de virutas Perno de sujeción de la fresa Placa de índice Juego de engranajes de cambio Sistema hidráulico Sistema de refrigeración Especificaciones: Distancia mínima entre conos exteriores: 2,75" Distancia máxima entre conos: 10" Máximo diámetro de paso del engranaje: 20" Diámetros de cortadores utilizados: 9 - 18" Ángulo de raíz: 55 - 80 grados Ancho de cara: 3" Número de dientes: 20 - 75 Diámetro del orificio cónico en el extremo mayor: 3-27/64" Conicidad por pie: 0,50" Profundidad del cono: 0,625" Velocidades del cortador: 6,8 a 16,5 rpm Avances (segundos/diente): 3 a 9 Motor principal: 5 hp, 900 rpm Motor hidráulico: 7,5 hp, 1800 rpm Espacio aproximado requerido: 118" x 86,5" Codpfx Aoxdfa Ushxept Altura total: 70" Peso neto aprox.: 16.000 lbs Peso para envío embalado para exportación: 17.000 lbs

Estado: listo para usar (usado), La fresadora de engranajes cónicos Klingelnberg KNC 60 fue diseñada como una máquina universal para el mecanizado flexible de engranajes y es utilizada por fabricantes de tecnologías de engranajes y transmisiones para el proceso de fresado de juegos de engranajes cónicos con dientes en espiral. Cpjdpfx Ahovyd Ndoxjt Datos técnicos de la máquina CNC Klingelnberg KNC 60 Diámetro de la rueda: máx. 650 mm Ancho de diente más grande 120 mm módulo 2,2-12 mm Número de dientes 5-120 desplazamiento hipoide +/- 100 mm Radios de cabezal de corte aplicables: 55, 100, 135, 170, 210 mm Peso de la máquina Aprox. 16.000 kg Dimensiones (L x An x Al) 5750 x 2800 x 2700 mm *La imagen muestra la máquina en su estado actual como máquina usada y se puede ofrecer a pedido, parcialmente modernizada o como modernización completamente modernizada con un nuevo control CNC (SIEMENS ONE).

Estado: usado, Año de fabricación: 1977, número de máquina/vehículo: 19909, Equipado con: Plato divisor Leva de Ginebra Cuerpo de fresa Sujeción hidráulica de la pieza Bomba y depósito de refrigerante Csdpfx Ahsxdfazjxopt Transportador de virutas Cuerpos de fresa, platos divisores y levas de Ginebra adicionales disponibles Especificaciones: Distancia mínima de cono exterior: 2,75" Distancia máxima de cono: 10" Máximo diámetro de paso del engranaje: 20" Diámetros de cortador utilizados: 9 - 18" Ángulo de raíz: 55 - 80° Ancho de cara: 3" Número de dientes: 20 - 75 Diámetro del orificio cónico en el extremo mayor: 3-27/64" Conicidad por pie: 0,50" Profundidad de conicidad: 0,625" Velocidades del cortador: 15,6 a 87,7 rpm Avances (segundos/diente): 5 a 34,3 Motor principal: 10 hp, 1.800 rpm Motor hidráulico: 7,5 hp, 1.800 rpm Espacio aproximado necesario: 118" x 86,5" Altura total: 70" Peso neto aproximado: 18.820 lbs Peso de envío embalado para exportación: 20.500 lbs

Estado: bueno (usado), diámetro del engranaje: 508 mm, altura total: 1.780 mm, longitud total: 2.990 mm, ancho total: 2.200 mm, DESBASTADOR/ACABADOR DE ENGRANAJES GLEASON MODELO 610 Equipado con: Codpfxsrtryke Ahxspt Portapiezas hidráulico Control colgante Transportador de virutas Placa índice Leva de Ginebra Cambio de engranajes Sistema hidráulico Sistema de refrigeración Manuales Especificaciones: Diámetro máximo del paso de engranaje: 20 Diámetro de la fresa: 9", 10.5", 12",14",16", 18" Profundidad total: 1.250 Ángulo de la raíz: 60 a 80 grados Anchura de la cara: 3.0" Relación Extrema (Mínima): 2.25 a 1 Número de dientes: 20 a 75 Diámetro del agujero cónico en el extremo grande: 3-27/64". Velocidades de la fresa (por minuto) para desbaste: 15,6' a 87,7 Avances (Segundos Por Diente) para Desbaste: 3 a 35 Velocidades de corte (por minuto) para acabado: 6,8' a 20,5 Avances (segundos por diente) para acabado: 3 a 9 Espacio en el suelo: 118" x 86.5" x 70" H Peso: 17,500 lbs.

Estado: usado, Año de fabricación: 1996, Funcionalidad: totalmente funcional, número de máquina/vehículo: 25734, Equipado con: Control Fanuc 150MB Husillo de trabajo hidráulico con plato Husillo de trabajo de gran diámetro, cono #80 Divisor de barras Movimiento helicoidal Rodillo modificado Enfriador y sistema de filtración de refrigerante Hansen Depósito y bombas de refrigerante Transportador de virutas Tolva para virutas Colector de neblina Reven Sistema hidráulico Transformador Perno de portacorte Luz de trabajo Csdpfx Ahexaqa Sexjpt Plataforma para operador Herramientas manuales Documentación Especificaciones: Relación extrema: Fresado frontal: 10:1, Tallado frontal: 10:1 Profundidad total, máximo: Fresado frontal: 1,25" (31,75 mm), Tallado frontal: 0,93" (23,50 mm) Ancho de cara, máximo: Fresado frontal: 152,00 mm (6,00"), Tallado frontal: 76,20 mm (3,00") Rango de número de dientes: 1 a 300 inclusive Diámetro de paso del engranaje, máximo: 1000 mm (39,37") Tamaño máximo de fresa: 18" (diámetro) para fresado frontal Tamaño máximo de fresa: 350 mm (radio) para tallado frontal Rango de ángulo de raíz (eje B): 5° a 90°; tallado frontal: 5° a 90° Distancia del centro de la máquina a la cara del husillo de trabajo: 229 mm (9,00") fijo Eje A-Husillo de trabajo: 0 a 67 rpm, 0 a 333 rpm Eje B-Base oscilante: 0 a 30°/seg, N/A Eje C-Fresa: 0 a 500°/seg, igual X-Horizontal: +/-305 mm (+/-12") Y-Vertical: +/-305 mm (+/-12") Base deslizante en Z: -25/+700 mm (-1/+28") Ángulo de raíz B: -5°/+90° Diámetro del orificio cónico en el extremo mayor: 203 mm (#80) a 152 mm (#60) Conicidad por pie: 3/4", igual Profundidad de conicidad frontal: 152,40 mm (6") Profundidad del alesado: 678 mm (26,7") Diámetro del alesado cónico: 140 mm (5,5") Diámetro de orificio pasante por el husillo: 180,98 mm (7,125") DIMENSIONES DE LA MÁQUINA: Longitud x ancho: 5920 mm x 5310 mm (233" x 209") Altura: 3280 mm (129") Peso: 29.484 kg (65.000 lbs.)

Estado: bueno (usado), Año de fabricación: 2000, diámetro del engranaje: 449 mm, Equipado con: Control CNC Fanuc 150MB Corte en seco Cubierta de corte Sistema de evacuación de virutas Puertas automáticas Sistema hidráulico Sistema de lubricación Luz de trabajo Luz de pila Especificaciones: Mayor relación de velocidad: 10:01 Área de trabajo (continua): Profundidad máxima de los dientes: 15,24 mm Anchura máxima de la cara del diente: 50,8 mm Cpodpfx Aoruakgjhxet Eje del área de trabajo: Movimiento horizontal Eje X: -114 - 178 mm Movimiento vertical Eje Y: -178 - 190 mm Movimiento de la placa base del carro Eje Z: -10,16 - 500 mm Rango de giro del cabezal de la pieza Eje B: -3 - 90 grados Distancia máxima del centro de la máquina al lado del cabezal: 165 mm Número de dientes: 5-200 Incluido Max. Diámetro del paso del engranaje del engranaje de ángulo espiral típico de 35 grados que utiliza Max. Ø máx. de la fresa 12" con las siguientes relaciones: Fresado frontal 1 x 1 - 13.5" - 342.9mm 2 x 1 - 16.0" - 406.4mm 5 x 1 - 17.7" - 450.0mm Fresado frontal (fresa de 210 mm de diámetro) 1 x 1 - 10.560" - 268.22mm 2 x 1 - 10.286" - 275.00mm 5 x 1 - 11.810" - 300.00mm Diámetro del cabezal de fresado: Helixact: 100,125,169,200,250,320mm Procedimiento de Goma Continua, Teicloroetileno: 102 - 210 mm Husillo de la Pieza de Trabajo: Taladrado de Grandes Diámetros: 5 3/64" Gradiente ascendente del cono en 304,8 mm (1 pie): 21/32" Profundidad del Cono: 5.29" Diámetro de Perforación de Todo el Huso: 3.35" Velocidades: Eje B Cabezal de la Pieza de Trabajo Eje de Arrastre: 30 Grados Número de Revoluciones del Eje A del Cabezal de la Pieza de Trabajo: 0 83 min-1 Eje X Horizontal: 80 mm/seg. Eje Y Vertical: 80 mm/seg. Eje-Z Placa base del carro: 80 mm/seg. Espacio requerido L x A x A (Aproximado): 4,75 x 3,40 x 2,54 m / 188" x 134" x 100" Peso de la máquina (aproximado): 10980 kg / 24,156#
