Compresor scroll frigorífico Trane CS

Trane CSHC 093R0A0S

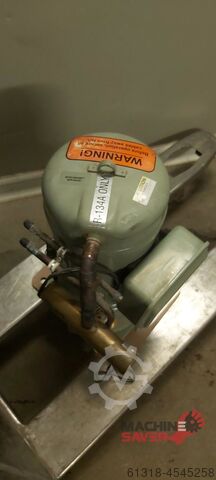

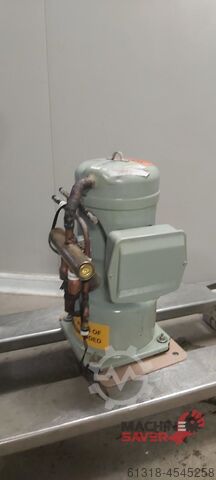

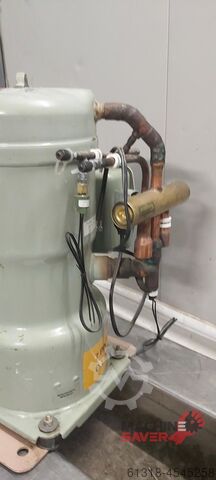

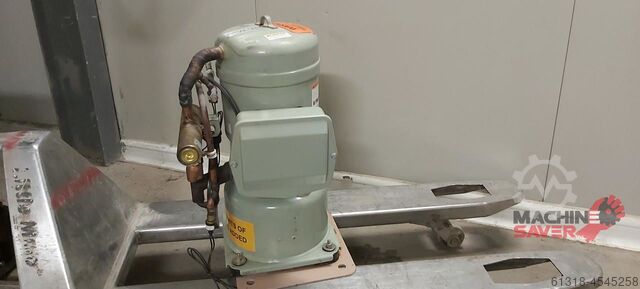

Compresor de desplazamiento de tipo espiral para refrigeración, Trane CSHC 093R0A0S
Datos técnicos:
♦ Compresor de desplazamiento positivo para refrigerante
♦ Compresor de tipo espiral
♦ Compresor hermético, con motor interno
♦ Modelo del compresor y secuencia de desarrollo
♦ Carcasa de acero vertical soldada, 3500 rpm
Designa el tamaño: toneladas nominales = 9,3 toneladas
Voltaje: 208/230-60-3
Número de cilindros que descargan a cero: ninguno
Secuencia de diseño (alfabética). Los planos asignados por la fábrica están impresos en la placa de identificación.
Control de la descarga y método de descarga: no se realiza descarga.
Variación básica del compresor:
1 Conexiones para refrigerante con revestimiento de cobre, soldadas.
2 Racor de compensación de aceite Rotalock con tapa roscada.

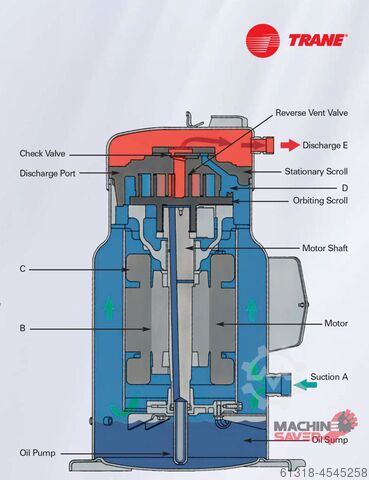

Principios de funcionamiento: El gas de aspiración se introduce en el compresor. Luego, el gas pasa por el espacio entre el rotor y el estator, enfriando el motor. El gas entra entonces en la cámara de admisión, que rodea las espirales. El aceite presente en el gas de aspiración se separa cambiando la dirección del flujo y al impactar en las superficies dentro del compresor, y luego se drena de nuevo al cárter de aceite.
Finalmente, el gas de aspiración se introduce en el conjunto de la espiral, donde se comprime y se descarga en la cúpula del compresor. La cúpula de este compresor actúa como un silenciador de gas caliente, amortiguando las pulsaciones antes de que el gas entre en la línea de descarga.

Cómo funciona el compresor de tipo espiral Trane
General
Un compresor 3D tiene dos espirales. La espiral superior es fija y la espiral inferior gira en órbita. Cada espiral tiene paredes con forma de espiral que se entrelazan.
Entrada - Primera órbita
A medida que la espiral inferior gira en órbita, se forman y encierran dos bolsas de gas refrigerante.
Compresión - Segunda órbita
El gas refrigerante se comprime a medida que el volumen se reduce, acercándose al centro de la espiral.
Descarga - Tercera órbita
El gas se comprime aún más y se descarga a través de un pequeño orificio en el centro de la espiral fija.

Precio: 1.000 euros + IVA, FCA, Oradea/Rumanía
Reservados los derechos de modificación, errores y venta previa /
Sujeto a errores, cambios y venta previa /
Ne rezervăm dreptul la greșeli, modificări și vânzare
Kdsdpfx Ahjfm A Dmj Rsr
Hablamos inglés. / Wir sprechen Deutsch. / Beszélünk magyarul. / Nous parlons français / Vorbim română.

El anuncio se tradujo automáticamente y se pueden haber producido errores de traducción.
