CNC centro de ventanas y puertas de procesamiento

MASTERWOOD Project 385, Rundbogen, Tueren

Longitud máxima de la pieza de trabajo: 3200, 5100 mm
Husillo de fresado: 1 unidad
Motor principal: 12 kW
Sistema de control: Beckhoff CNC
Número de ejes: 5
Centro de mecanizado CNC Masterwood Project 385
-----
Centro de mecanizado CNC de 5 ejes, de diseño en pórtico, para el procesamiento de:
ventanas arqueadas, puertas, perfiles y marcos, elementos de construcción interior, escaleras

Resumen:
-----
Área de trabajo:
X = 3200 mm (opcionalmente 5100 mm); Y = 1500 mm; Z = 200 mm

1 unidad de husillo de alto rendimiento de 5 ejes, 12 kW, con conexión HSK 63 F

1 unidad de cabezal de taladrado instalado permanentemente con 19 husillos
con 7 husillos de taladrado vertical que pueden seleccionarse individualmente en la dirección X
con 6 husillos de taladrado vertical que pueden seleccionarse individualmente en la dirección Y
con 2 husillos de taladrado horizontal dobles en la dirección X
y 1 husillo de taladrado horizontal doble en la dirección Y
Grupo de corte integrado en el cabezal de taladrado

27 posiciones de cambio de herramienta:
cambiador de herramientas giratorio con 22 posiciones y una distancia entre posiciones de 102 mm
cargador de herramientas lineal de 5 posiciones para diámetros de herramientas grandes

Mesa en voladizo con 6 travesaños

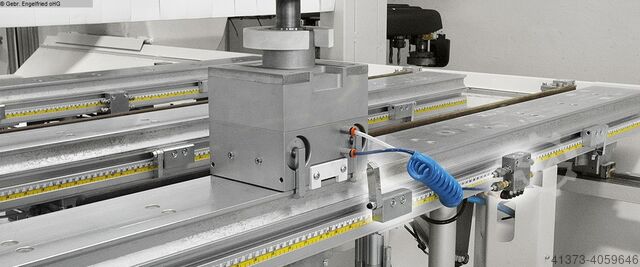

Dispositivo de sujeción de la pieza de trabajo

6 unidades de sujeción especial para elementos de ventanas y puertas redondos

24 unidades de sujeción al vacío para paneles y elementos de construcción interior

1 unidad de bomba de vacío de 100 m³/h

1 unidad de cinta transportadora de virutas

1 unidad de control remoto

Software de diseño Masterwork:
2D-WOP para aplicaciones estándar de procesamiento de paneles/elementos de construcción interior, arcos, puertas

Master 3D Nivel 2:
para mecanizados más complejos,
Hnodpjd N Rt Tjfx Amaop
opcionalmente también ampliable para interpolación completa de 5 ejes

Transporte y montaje dentro de Alemania

Especificaciones técnicas y servicios según la descripción detallada adjunta

-----

Precio total en esta configuración: ¡consultar!

-----

Opciones con sobreprecio:
-----
Longitud de trabajo de 5.100 mm en lugar de 3.200 mm
incluida la ampliación del número de soportes y dispositivos de sujeción
sobreprecio: 7.500,00 euros más IVA

Cambiador de herramientas giratorio adicional con 16 posiciones y una distancia entre posiciones de 102 mm
sobreprecio: 6.500,00 euros más IVA

Descripción detallada, consultar el PDF adjunto. ¡Más opciones bajo petición!

(especificaciones técnicas según el fabricante, sin garantía)
