Aplicador de termoplásticos

Bystronic TPA H

Bystronic
Tipo: ERMM180
Aplicador termoplástico
Campo de aplicación
El aplicador termoplástico aplica un material termoplástico a paneles de vidrio rectangulares
Csdped N Erpjfx Af Ajrh
paneles rectangulares de vidrio como parte de una línea de producción de módulos solares.
El plástico forma un sello con un segundo panel de vidrio, que se aplica en un paso posterior.
de vidrio, que se aplica en una fase de trabajo posterior.
Los cristales se alimentan, aplican y retiran mediante cintas transportadoras horizontales.
cintas transportadoras.
El aplicador de termoplásticos es una máquina muy técnica que tiene que cumplir muchos
requisitos con gran precisión. Por este motivo, sólo debe utilizar
productos (vidrio, sellador) que cumplan las especificaciones de las páginas siguientes.
las páginas siguientes. Esto ayuda a conseguir una producción de alta calidad y segura.
producción.
Rendimiento y cargas conectadas
Velocidad máxima de transporte: 18 m/min
Altura de la superficie de rodadura del vidrio: 1100 mm
Altura de la línea de sellador aplicada: de 0,5 a 1,2 mm
Anchura máxima de la línea de sellador aplicada: 12,0 mm
Presión neumática de entrada constante requerida: de 6,5 a 8,0 bar
Presión neumática de funcionamiento: 6,0 bar
Consumo de aire comprimido en funcionamiento normal: 10 litros/min estándar
Consumo de aire comprimido al cambiar los barriles: 500 litros/min estándar
Consumo medio de energía por hora: 10 kWh
Temperatura de trabajo del sellador: 110°C a 130°C
Condiciones ambientales y emisiones
Temperatura ambiente mínima: +15°C
Temperatura ambiente máxima: +35°C
Humedad relativa máxima:: 75%
Nivel de ruido: inferior a 70 dB (A)
Requisitos de los bidones para el sellador
Diseño:
Recipiente con tapa de material D18 según DIN 6644 - con base (F1)
y superficie exterior lisa (diseño de la cubierta, liso).
Capacidad: 216 litros
Diámetro interior: 571,5 mm
Altura: 874 mm
Espesor mínimo de la pared: 1,25 mm
Vidrios mecanizables
Tipos de vidrio
Los vidrios con superficie lisa se pueden mecanizar
(vidrio flotado).
Dimensiones y pesos
Dimensiones mínimas Dimensiones máximas Geometría
1198 mm 1200 mm Longitud LS
498 mm 600 mm Anchura BS
1,8* mm 5,0* mm Espesor DS
Se pueden procesar termoplásticos a base de poli-iso-butileno (butilo).
El plástico debe ser fluido en el rango de aprox. 110°C a 130°C y tener una curva de viscosidad definida.
curva de viscosidad.
Utilice únicamente materiales que hayan demostrado su eficacia en la práctica y que hayan sido aprobados por los fabricantes de estos materiales y por Bystronic.
por los fabricantes de estos materiales y por Bystronic para el uso previsto.
uso previsto.
Para obtener descripciones detalladas de los productos e información sobre la manipulación, el almacenamiento y la eliminación del plástico
eliminación del plástico utilizado se pueden encontrar en las hojas informativas
y fichas de datos de seguridad facilitadas por los fabricantes de los plásticos.

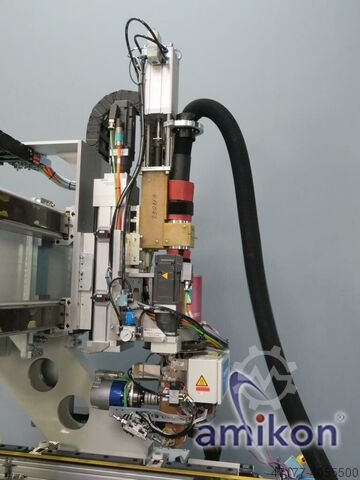

Dimensiones del robot de pórtico con transportador de vidrio
Altura x anchura x profundidad: 2800 x 1890 x 2735 mm
Peso del robot de pórtico: 850 kg
Peso del transportador de vidrio: 1400 kg

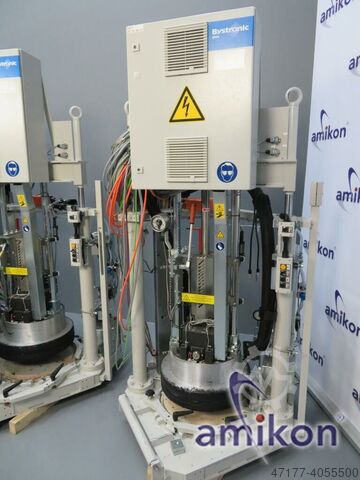

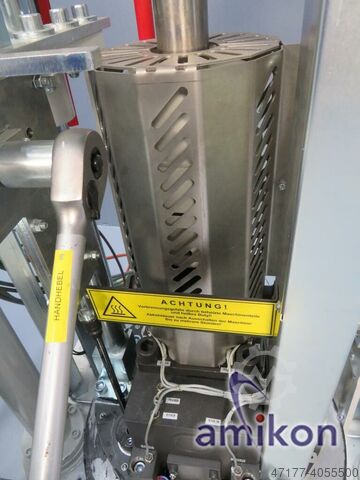

Dimensiones de la bomba de bidones
Altura x anchura x profundidad: 3320 x 1060 x 1200 mm
Peso (sin tambor): 850 kg
Peso (con tambor): 1100 kg
Altura H de la bomba de bidones FP1: 4400 mm
Altura H para bomba de bidón FP2: 4000 mm

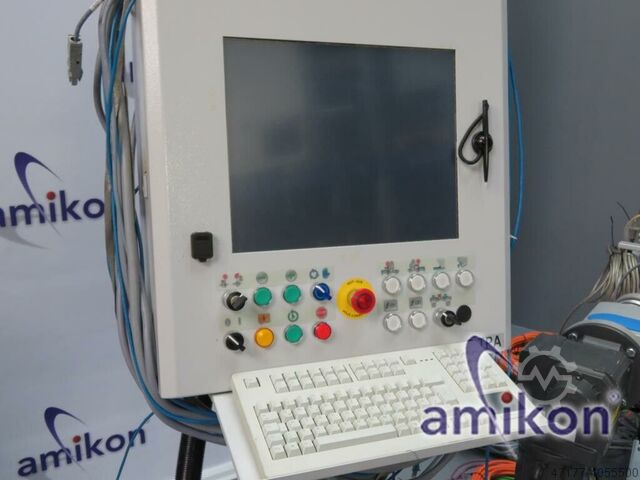

Dimensiones del armario de control
Altura x anchura x profundidad: 2200 x 1800 x 600 mm
Peso: 450 kg
El aplicador se utilizó con el material butilo.
Esta

El anuncio se tradujo automáticamente y se pueden haber producido errores de traducción.
