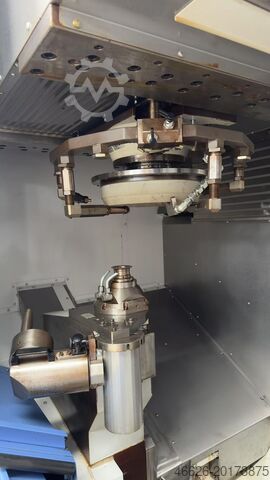

Máquina de tallado de engranajes cónicos

Klingelnberg G80

Nos complace ofrecerle esta fresadora de engranajes cónicos de Montrasio GmbH con disponibilidad inmediata.

Datos de la pieza de trabajo:
- Diámetro máximo de la pieza: Ø 850 mm
- Rango estándar de módulo: 5 – 20 mm
- Ancho máximo de diente: 125 mm
- Máximo número de dientes: 360
- Rango de ajuste del ángulo base: ± 90°

Datos de la herramienta:
- Diámetro de muela abrasiva (mín.–máx.): 229 – 508 mm (9 – 20")
- Altura máxima de muela abrasiva incluida la placa base: 135 mm

Husillo de herramienta:
- Conexión HSK-E63 según DIN 69893-5
- Velocidad máxima del husillo de rectificado: 4.500 min⁻¹
- Velocidad máxima del excéntrico: 3.800 min⁻¹
Crjdpexizbxjfx Ah Noh
- Velocidad máxima del diamantador: 6.000 min⁻¹
- Potencia nominal del husillo de rectificado: 27 kW

Husillo de pieza:
- Diámetro de asiento cono exterior Oerlikon 1:4 –
- Diámetro de asiento cono interior Ø 203,2 mm (8")
- Perforación del husillo de la pieza: Ø 150 mm
- Profundidad de inserción del husillo: 740 mm
- Velocidad máxima del husillo de la pieza: 40 min⁻¹

Datos generales de la máquina:
- Potencia total instalada (sin sistema de filtrado): 60 kVA
- Dimensiones de la máquina incl. sistema de filtrado: aprox. 5.790 × 4.500 × 3.280 mm
- Peso neto de la máquina (sin sistema de filtrado): aprox. 24.400 kg
