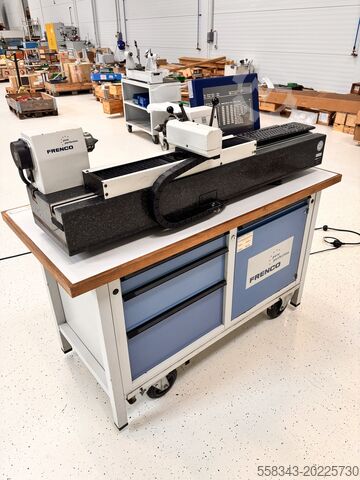

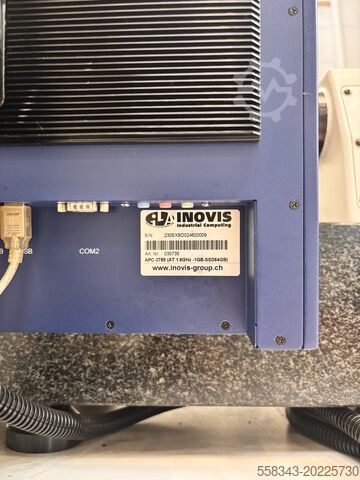

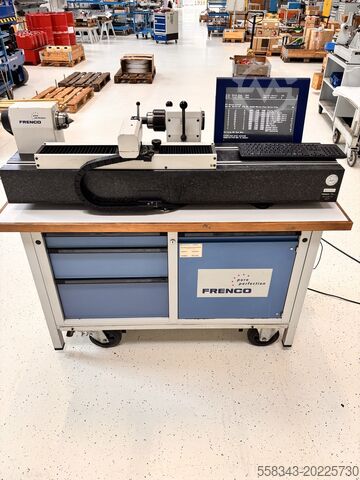

Estado: repositorio de repuestos defecto (usado), Año de fabricación: 2000, Funcionalidad: no funcional, número de máquina/vehículo: Frenco URM-K Typ HGM 38101, Se ofrece aquí una máquina de medición de engranajes Frenco URM-K (Medición rotacional universal con bolas de medición) del tipo HGM (Horizontal, contrapunta, manual) del año 2000. El equipo ha estado fuera de servicio durante un largo período. Al encenderla, aparece el error 'A disk read error occurred'. El precio es negociable. Lodexli Acopfx Agioah

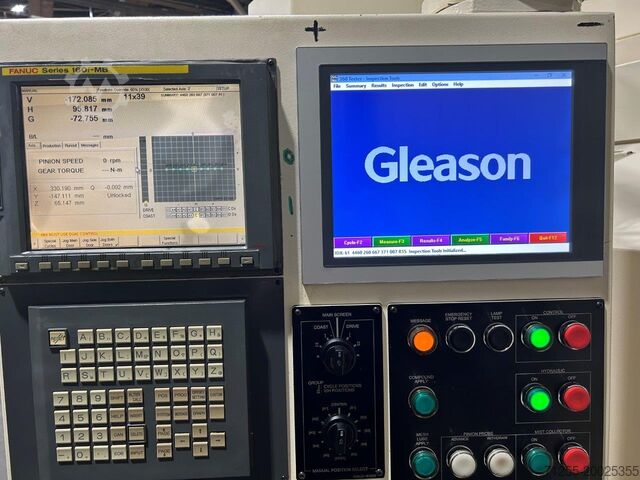

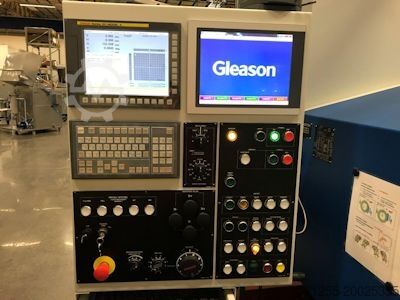

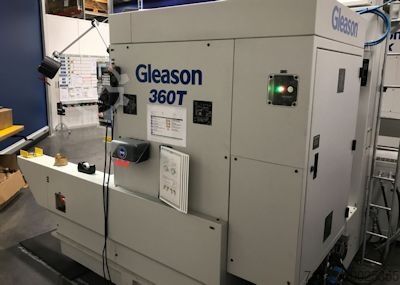

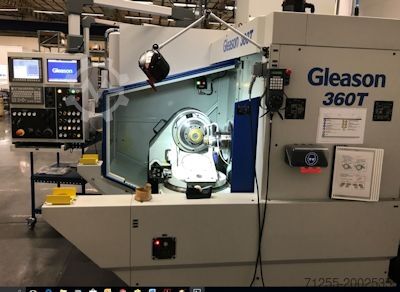

Estado: usado, Año de fabricación: 2011, número de máquina/vehículo: 25621, diámetro de la pieza (máx.): 360 mm, Equipado con: Desviación del husillo de engranaje: -Radial (alojamiento): 0,00005 -Axial (frontal): 0,00005 Desviación del husillo de piñón: -Radial (alojamiento): 0,00005 -Axial (frontal): 0,00005 Repetibilidad de los ejes: -X: 0,0001 -Y: 0,0001 -Z: 0,0001 Juego perdido en los ejes: -X: 0,00005 -Y: 0,00005 -Z: 0,00005 Control Fanuc 160I MB Sujeción básica de piezas Barras de tracción Puertas automáticas Enfriador de husillo Transformador Sistema hidráulico Neumática Festo Interfaz de automatización disponible ESPECIFICACIONES: Diámetro exterior máximo del engranaje: 360 mm (14,2") Diámetro exterior máximo del piñón: 340 mm (13,4") Velocidad máxima del piñón: 3000 rpm Velocidad máxima del engranaje: 1500 rpm Desfase vertical: 150 mm (5,9") Rango de cono del piñón: Lsdpfx Asxdfanegijah (90) (135-350) (70) (146-438)* (110) (51-343)* Rango de cono del engranaje: (90) (65-280) (70) (78-306)* (110) (56-284)* Par de prueba estándar: 2 a 90 Nm (1,5 a 66 ft-lb) Ejes paralelos - de frente a frente: 147 - 362 - Distancia entre centros: -7 - 250 Alojamiento del husillo de piñón 39T - Diámetro: 99,2 mm (3,9") - Profundidad: 419 mm (16,5") Alojamiento del husillo de engranaje 39T - Diámetro: 99,2 mm (3,9") - Profundidad: 250 mm (9,8") Ocupación en planta (ancho x largo): 2100 x 2550 mm (82,7 x 100,4") Altura (hasta la luz de señalización): 2750 mm (108,3") Peso (máquina base): 9100 kg (20062 lbs)

Estado: muy bueno (usado), Diámetro de rueda - máx. 200 mm Ancho de rueda 300 mm Módulo 0,5 - 25 Distancia entre puntos 750 mm Peso de la máquina aprox. 0,2 t Espacio requerido aprox. 0,8 x 0,6 x 0,6 m Dispositivo de prueba de sinfín Comprobación de: la forma del flanco, el ángulo de generación del flanco, el paso axial, Lsdpjw Ny Ulefx Agijah la altura del paso, el ancho del hueco del diente, la altura del diente, la excentricidad en los flancos

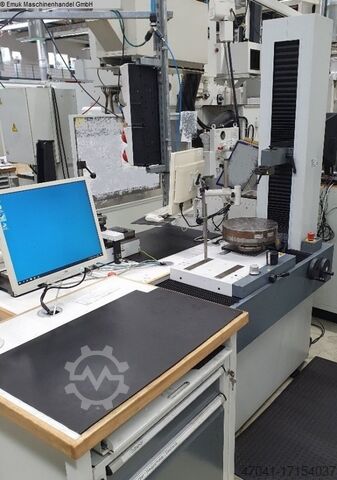

Estado: muy bueno (usado), Año de fabricación: 2003, Diámetro de rueda - máx. 600 mm Ancho de rueda 700 mm Módulo - máx. 20 Módulo - mín. 0,5 Diámetro de mesa 300 mm Recorrido X 300 mm Recorrido Y 600 mm Recorrido Z 700 mm Peso de la pieza 300 kg Control Zeiss Diámetro de la pieza - máx. 600 mm Longitud de sujeción 20 - 1000 mm Ángulo de inclinación - máx. 90° Requerimiento total de potencia 2 kW Peso de la máquina aprox. 2,5 t Dimensiones aprox. 3,0 x 2,0 x 2,4 m Máquina de medición de formas, máquina de medición de engranajes, máquina de medición por coordenadas --> Primar MX 4 WL Adecuada para ejes de transmisión, ejes de piñón, engranajes, pistones, carcasas de transmisión, bielas, árboles de levas y cigüeñales, carcasas de cigüeñal, culatas, ... Con suspensión neumática, mesa de centrado y oscilación, soporte de reacción, ejecución de alta precisión! Software: engranaje, fresa madre, pistón, engranaje cónico, cigüeñal, biela Laedpfx Aewyxycjgijh ¡Nuevo software actualizado en 2014!

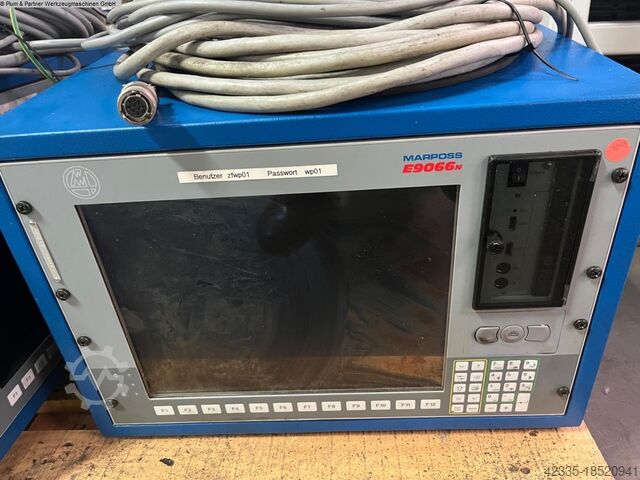

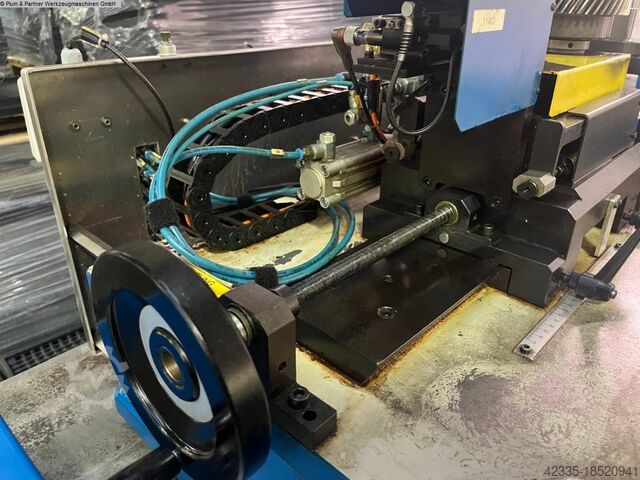

Estado: usado, Año de fabricación: 2010, Diámetro de la rueda: máx. 180 mm Ancho de rueda 40 mm Módulo - máx. 4 Módulo - min. 1 M62 es una estación de medición de rechazo de mercancía operada manualmente para verificar Los parámetros de engranaje habituales en las ruedas dentadas. Debido a la alta precisión Herramientas de medición y su construcción robusta, la M62 es adecuada para su uso durante La producción es ideal para el control de calidad de engranajes bajo Ledovzh Nqjpfx Agisah Condiciones del taller. M62 proporciona una solución precisa y robusta para la inspección rápida de Los dientes del engranaje después del mecanizado, como el tallado, el afeitado, Rectificado y bruñido en la línea de producción. PC industrial MARPOSS E9066 N con WINDOWS XP con pantalla LCD de 15" con 8 o 12 puertos de medición para conectar 12 sensores de medición. Esta es una máquina usada, por eso la vendemos. excluyendo cualquier garantía. DISTRIBUIDOR DE ALMACENES CON ALMACÉN PROPIO DE 1600 m².

Estado: muy bueno (usado), Año de fabricación: 1986, Diámetro de la rueda - máx. 600 mm Ancho de rueda 410 mm Módulo - máx. 20 Módulo - mín. 0,1 Longitud de sujeción máx. 870 mm Peso de la pieza máx. 800 kg Peso de la máquina aprox. 2,1 t Lajdpsvvciusfx Agijh Necesidad de espacio aprox. 1,8 x 1,4 x 2,2 m Comprobar la dirección de los dientes Comprobación de la línea de contacto en los flancos de los dientes helicoidales Comprobar los flancos de los dientes en los discos de corte/raspado Comprobación del perfil y el paso de los tornillos. Placas de prueba

Estado: muy bueno (usado), Año de fabricación: 2014, Diámetro de rueda - máx. 400 mm Ancho de rueda 600 mm Módulo - máx. 20 Módulo - mín. 0,1 Control Frenco Ledpfx Agjunt Uzjieah Peso de la máquina aprox. 1,2 t Originalmente una máquina de medición Klingelnberg, reconvertida y modernizada en 2014 por Frenco. Windows 10, software Frenco FGI-Pro, mantenimiento actual Inspección de rodadura de doble flanco.

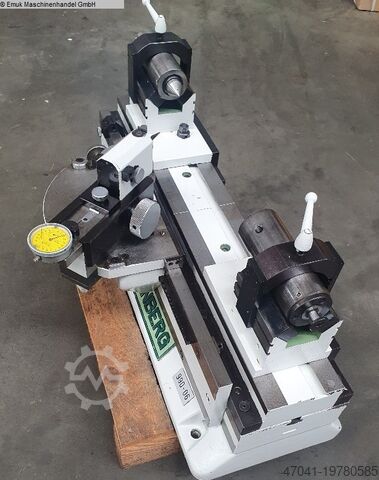

Estado: usado, Año de fabricación: 1980, Diámetro de la rueda - máx. 400 mm Anchura de la rueda NA mm Módulo - máx. 5 Módulo - min. Potencia total necesaria kW Peso de la máquina aprox. t Espacio necesario aprox. m Laminador manual de dos flancos Ledpot Hw Ebefx Agijah

Estado: usado, Año de fabricación: 1980, Diámetro de la rueda - máx. 2500 mm Ancho de rueda 0 mm Módulo - máx. 34 Módulo - mín. 1 Potencia total necesaria aprox. 15 kW Peso de la máquina aprox. 15 toneladas Espacio necesario aprox. 4,20 x 2,00 x 2,90 m K L I N G E L N B E R G (Alemania) Máquina universal de ensayo de evolventes y hélices Modelo PFSU 2500 Año aprox. 1980 Número de serie B 2918 _____ Engranaje mín./máx. Ø 250 - 2.500 mm Gama de módulos 1 - 34 Laedpfx Aet Hw Aaegijh Diámetro máximo del círculo base 2.400 mm Longitud medible del diente del engranaje 500 mm Carrera del carro de medición, aprox. 600 mm Ángulo de hélice 0 - 45 ° Longitud de la pieza entre ejes mín./máx. 430 - 2.500 mm Pieza de trabajo - Ø en contrasoporte 1.340 mm Mesa de trabajo - Ø 690 mm Aumento del diagrama 50/100/200/500/1000/2000 : 1 Peso de prueba máx. admisible del engranaje, aprox. 10.000 kg Carga eléctrica total, aprox. 15 kW - 380 V - 50 Hz Peso de la máquina, aprox. 15.000 kg La máquina es adecuada para medir el perfil del diente y las huellas del flanco del diente en engranajes rectos y helicoidales de alta resistencia. Accesorios / Características especiales: * Ajuste digital del círculo base y ajuste digital del ángulo sin necesidad de utilizar placas de círculo base. * Soporte de sujeción ajustable en longitud para comprobador divisor, pero unidad de prueba no disponible. * Las piezas pesadas pueden probarse en la máquina. Proceso de ajuste, alineación y ensayo accionado por motor mediante pulsador. * El contra soporte se puede girar hacia atrás para cargar engranajes y ruedas dentadas de alta resistencia y otros accesorios. Condición : Esta máquina de medición debe ser reacondicionada y reequipada con un nuevo CNC - Sistema de Control. Sin embargo, la máquina básica es adecuada y por lo tanto es seguramente worthwile para el reacondicionamiento. La máquina no puede ser inspeccionada bajo tensión. Partes del Panel de Control no estan disponibles.

Estado: usado, Año de fabricación: 1975, Diámetro de rueda - máx. 160 - 1.600 mm Ancho de rueda - 250 mm Módulo - máx. 20 Módulo - mín. 1,5 Potencia total necesaria 1 kW Peso de la máquina aprox. 3 toneladas Espacio necesario aprox. m K L I N G E L N B E R G Máquina universal de ensayo de engranajes evolventes y helicoidales Tipo de ensayo PFSU 1600 Año de construcción 1975, modernizada en 1995 # B 2281 Rango de trabajo Rueda mín./máx. 160 - 1.600 mm Rango de módulos 1,5 - 20 mm Ancho de rueda máx. 250 mm Carrera del carro de medición aprox. 300 mm Ángulo de biselado máx. 0 - 90 ° Longitud máx. de montaje en el caballete central aprox. 1.150 mm Saliente del soporte central 450 mm Aumento de escritura del diagrama 50/250/500/1000 veces1 Peso máx. de la rueda de prueba aprox. 4.000 kg Peso aprox. 3.000 kg Accionamiento total aprox. 1 kW - 380 V - 50 Hz / adecuado para probar el perfil del diente (evolvente) la dirección del diente (ángulo de hélice/paso) en engranajes interiores y exteriores, en ruedas de corte y rasurado y tornillos sinfín, etc. la excentricidad del engranaje, la rugosidad superficial Determinación / reconstrucción del círculo de base y del ángulo de hélice del diente, etc. Accesorios / equipos especiales Ajuste óptico del círculo base y ajuste óptico del ángulo, ya no se utilizan discos de círculo base Elevado peso de la pieza de trabajo posible gracias a las medidas de diseño, secuencia de prueba motorizada o también puede controlarse manualmente mediante volantes Mesa giratoria superior giratoria Ø 480 mm para el montaje de centros de rueda más grandes con 2 juegos de soportes en voladizo diferentes (400 y 470 de longitud) hasta un Ø de rueda máximo de 1600 mm, Contraapoyo AV 17 con una longitud máxima de instalación de la pieza de trabajo de 1.150 mm Laodpot Hwptsfx Agijh Armario eléctrico separado para controlar los movimientos manuales y con Ordenador GFM tipo ZMP 20 e con software para la medición automática de engranajes, actualizado en inglés y opcionalmente en alemán, actualización del programa a la versión actual V 21.17 ideal para crear modernos informes de ensayo con gráficos, también visualizados gráficamente en un monitor, otros subprogramas también pueden visualizarse gráficamente. visualizado gráficamente en monitor, otros subprogramas, impresora HP, pantalla plana, diversos palpadores, piezas pequeñas, así como soporte regulable en altura para un comprobador de separación, montado en la parte trasera, pies niveladores, etc. Sin embargo, sin un probador de graduación, un accesorio para esto está disponible y montado en la parte posterior. Estado: muy bueno - listo para demostración, desmontado y montado por un especialista.

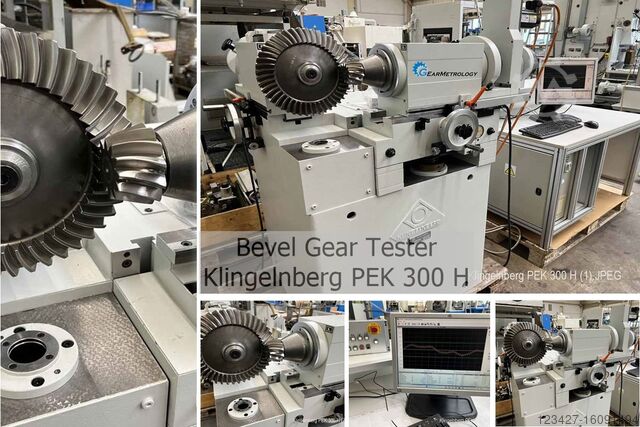

Estado: reacondicionado (usado), Funcionalidad: totalmente funcional, La máquina de ensayo de engranajes cónicos Klingelnberg PKE 300 H (PSKE 900) ha sido concebida como máquina universal para el mecanizado flexible de engranajes y se utiliza para ensayos de rodadura de un flanco de engranajes cónicos con evaluación Laedpfxstncnhj Agieh La ilustración muestra la máquina en el estado actual de reequipamiento / modernización. Descripción de las prestaciones: Diámetro de rueda: 450 (300) mm Ángulo del eje: 90 grados Hipoide: +/- 60 mm Espacio necesario aprox.: 1,4 x 0,8 x 1,5 mm Peso de la máquina aprox.: 1.100 kg Más información sobre posibles opciones, precio de compra actual a petición. *Información, fechas sin compromiso, sujeto a venta previa

Año de fabricación: 2007, Estado: usado, diámetro máximo de la rueda 400 mm anchura del engranaje - mm módulo máx. - diámetro de la pieza de trabajo 36-300/400 mm Lasdpegr Harjfx Agijh distancia del eje 135-290 mm velocidad de giro del husillo - continua 3000 1/min distancia entre centros 100-550 mm Control peso de la máquina ca. 4000 kg dimensiones de la máquina ca. 2000x3055x2788 mm Método de prueba: - Prueba de laminación de un flanco - Ensayo de rodadura de doble flanco - Ensayo de ruido estructural - Prueba de hélice en contacto con dos flancos. Características: - Uso de hasta 6 carros de ensayo - Máxima precisión y repetibilidad de los ensayos - Mesa de la máquina con accionamiento de la pieza - Unidad neumática giratoria - Lubricación con aceite en spray (tipo: Vogel) - Extracción de niebla de aceite (tipo: Elbaron)
