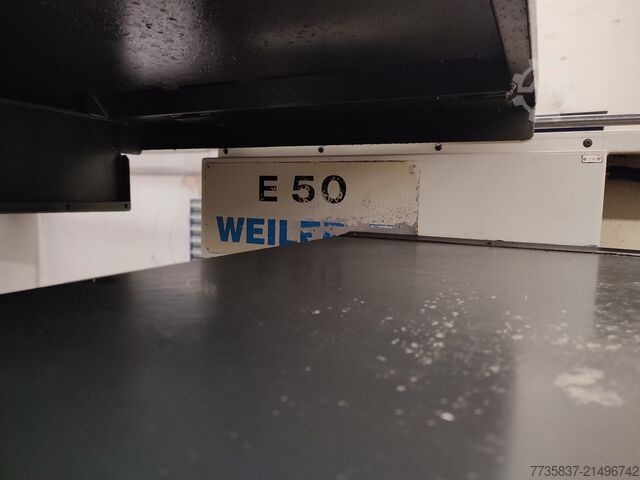

Weiler E50

Weiler E50

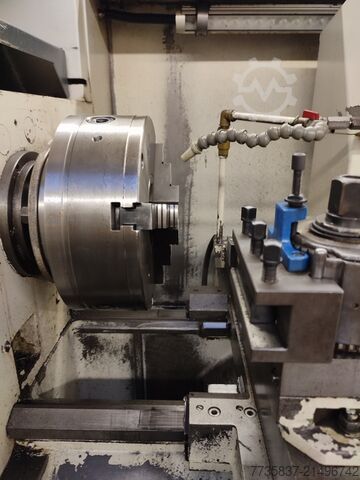

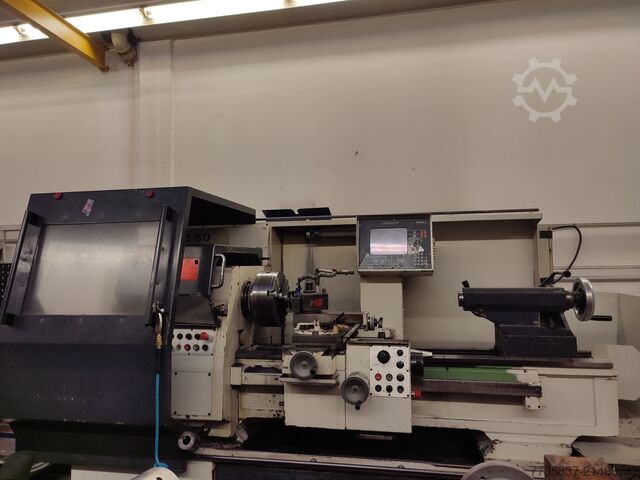

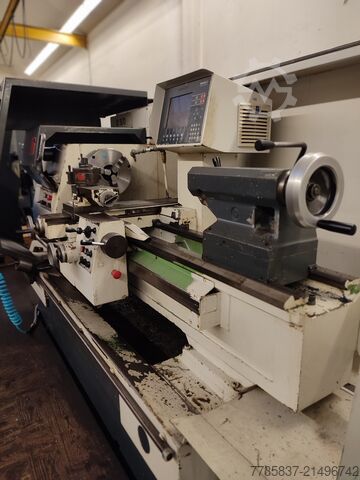

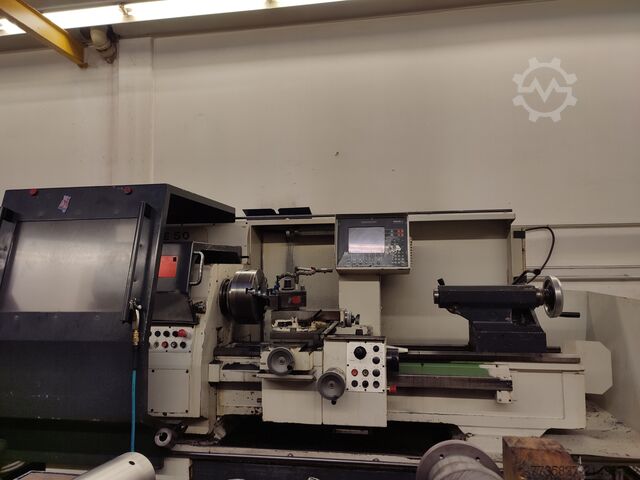

Este Weiler E50 se fabricó en 2009. Se trata de un robusto torno horizontal con un diámetro de giro sobre bancada de 570 mm y un diámetro interior de husillo de 83 mm. Ofrece una anchura de bancada de 350 mm y una sección transversal de la herramienta de torneado de 32 x 25 mm. Ideal para operaciones de torneado precisas y eficaces. Póngase en contacto con nosotros para obtener más información sobre esta máquina.

Beneficios de la máquina

Ventajas cualitativas de la máquina


• Diámetro del husillo en el cojinete delantero 120 mm

• Diámetro del husillo: 83 mm

• Conicidad interior del husillo principal: métrica 90

• Rango de avance longitudinal y planar: 0-20 mm/rev

Godpfx Abjx D Ibbo Nebi
• Fuerza de avance longitudinal 10000 n

• Fuerza de avance planar: 7000 n

• Velocidad de entrada longitudinal/planar: 10/7 m/min o 5/3. 5 m/min

• Roscas métricas: 0. 1-400 mm

• Roscas en pulgadas: 1/4" - 56 g/1"

• Roscas de módulo:

Ventajas técnicas de la máquina


• Potencia motriz (60% / 100% ed) 20/17 kw

• Máx. Par en el husillo de torneado 1600 nm

• Etapa de engranaje i: 1-625 min-¹

• Etapa de engranaje ii: 4-2500 min-¹

• Anchura de la cama: 350 mm

• Diámetro de la pluma: 80 mm

• Carrera de la caña: 200 mm

• Conicidad interior de la pluma: mk 5

• Sección transversal de la herramienta de torneado (alto/ancho): 32 x 25 mm

• Cabezal de husillo según din 55027: tamaño 8

Más información

Máquina aún bajo tensión/
Hilos DP: 1 - 224/
Rango de sujeción de la luneta fija 12-150 mm / 120-270 mm/
Rango de sujeción de la luneta móvil: 12- mm/
La máquina trabaja eficazmente en 1 turno desde su adquisición/
El plato incl. mordazas duras y varios juegos de mordazas blandas y el contrapunto se pueden suministrar como accesorios/
Cualquier herramienta asociada podría discutirse en caso de pedido/
El tamaño de la máquina es de 2,8 m x 5,2 m, los 2,8 m ya incluyen 600 mm como estación de trabajo/
Todos los manuales están disponibles.

Dimensions
Machine Depth 3250 mm
