Generador de impulsos para prueba de aislamiento

GBS Elektronik rev3 Isolationstests bis 6nF

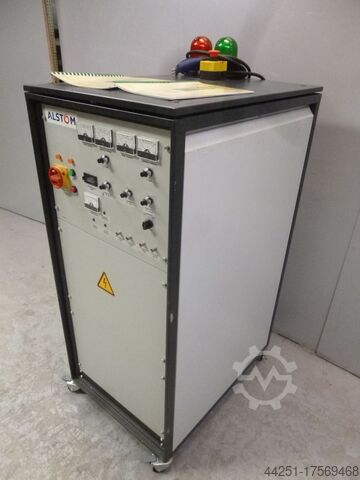

GBS Prüfpuls rev3 Generador de pulsos para pruebas de aislamiento a largo plazo

La unidad Prüfpuls está diseñada para realizar pruebas de aislamiento de larga duración en dispositivos bajo prueba con una capacidad de hasta 6 nF.

Convertidor para transformador de prueba de alta tensión

· Generador de onda senoidal interno: 50-200Hz.
· Modulación por ancho de pulso de 16-24kHz de la onda senoidal mediante puente completo.

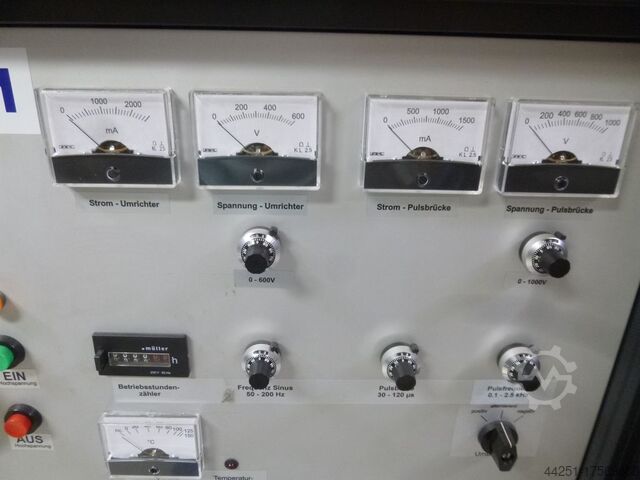

· Tensión del convertidor regulable de 0-600V, Imax=2,6A, potencia máxima 1,3kW
· Limitación de corriente de pulso de 110A (umbral de desconexión)

Transformador de pulsos – Control

· Control mediante puente completo
Hnsdpfx Amou Egz Rj Eol
· Fuente de alimentación de puente completo ajustable 0-1000V, máximo 1,3A.
· Limitación de corriente de pulso 100A (umbral de desconexión)
· Ancho del pulso 20-120μs, nominal 94μs, ajustable
· 2 inductancias de serie seleccionables: 150μH, 300μH, para ajustar el ancho de pulso o los tiempos de subida en función de la capacidad de carga y la tensión.
· Frecuencia de repetición de pulsos de 0,1 a 2,5 kHz, ajustable.
· Polaridad: Ajustable (positiva, negativa o alterna dependiendo de la señal senoidal)
· Pulso de forma cosenoidal en la salida del transformador

Cascada de transformadores de pulsos

· Transformadores de salida en conexión en cascada quíntuple.
· Relación de transformación total seleccionable mediante terminales: 1:7,7, 1:10 o 1:15
· Tensión de salida máxima de 15kV en capacidades de carga posibles de: * 6nF con un ancho de pulso de 73μs a una frecuencia de repetición de 2,5kHz * 10nF con un ancho de pulso de 103μs a una frecuencia de repetición de 1,25kHz
· Divisor de tensión 1:1000 en paralelo.
· Limitación de sobretensión a aprox. 20-23kV mediante gaps en paralelo
· Termistor para detección de sobretemperatura en la primera etapa del transformador.

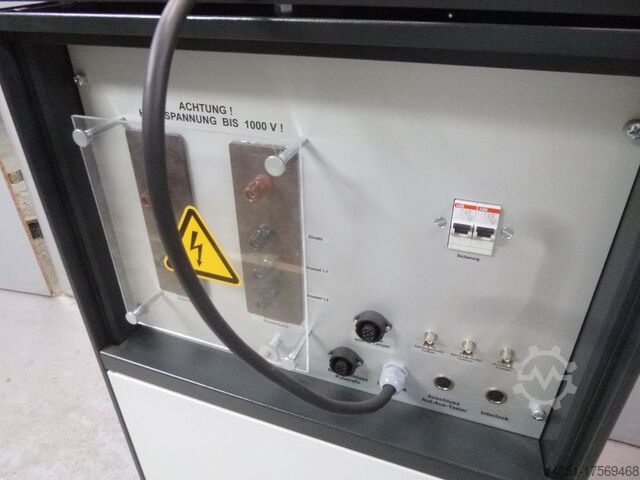

· Conexión de medición de corriente a tierra de 100 mV/A.

Detección de ruptura dieléctrica, pruebas

· Cuando se exceden las corrientes máximas de los puentes para los controles del transformador, o al superar las corrientes máximas de las fuentes de alimentación de puente, la alta tensión se desconecta automáticamente.
· El dispositivo dispone de un contador de horas de funcionamiento reiniciable para determinar el tiempo de prueba.

Precio de fabricante aprox. 59.500,-€

Financiación a través de nuestro banco disponible.
komplett-konzept.leasingo.de

¡Otros artículos – nuevos y usados – en nuestra tienda!
¡Costes de envío internacional a consultar!
